Montážny návod Bramac Stabicor
Odkvapový systém Bramac Stabicor je vyrobený z ocelí tried DX52 a vyšších s povrchovým pozinkovaním a organickými farebnými povrchovými úpravami. Systém je určený na riešenie odvodnenia šikmých striech pomocou voľne vedených pododkvapových žľabov upevnených v žľabových hákoch. Odkvapový systém je spájaný mechanickými spojkami bez potreby nitovania a lepenia. Je zabezpečený ochranou voči oderom a poškrabaniu pri montáži, resp. doprave (žľaby a rúry sú po celej dĺžke balené do ochrannej fólie). Vyznačuje sa vysokou stabilitou voči
poveternostným vplyvom a UV žiareniu. Odoláva veľkým teplotným zmenám. Nie sú potrebné žiadne dodatočné nátery.

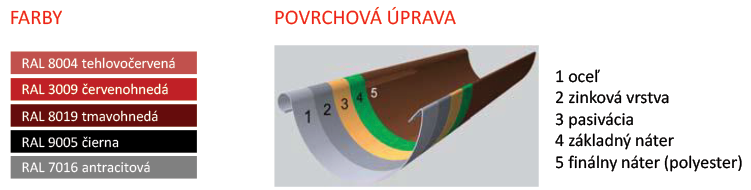

Sortiment
Odporúčania pri montáži
- Optimálna vzdialenosť žľabových hákov –do 90 cm
- Sklon žľabov –3 až 5 mm / m
- Vzdialenosť zvodov –max. 15 m
- Vzdialenosť objímok odkvapových rúr –2 m
- V snehových oblastiach je vhodné, aby vonkajší okraj žľabu v jeho najvyššom bode bol 1 cm pod predĺženou rovinou škridly.
Ako zvoliť veľkosť žľabov
| Odvodňovaná pôdorysná plocha strechy | Priemer žľabu | Priemer odkvapovej rúry |
| do 60 m2 do 100 m2 - do 170 m2 |
100 100 150 150 |
80 - 100 100 |
Príklad

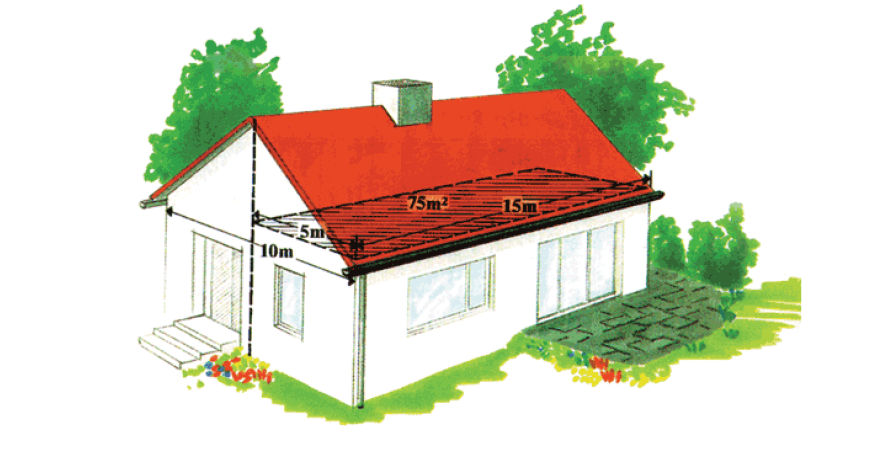

Dom so sedlovou strechou, rovnaký sklon oboch strešných plôch
| Dĺžka pôdorysu:15 m | Riešenie: |
| Šírka pôdorysu:10 m | Odvodňovaná plocha tvorí 75 m² |
| Pôdorys strechy:150 m² | Z tabuľky vyplýva: |
| Na každej strane 1 pripojenie odkvapovej rúry | Žľab 100 mm (resp. 150 mm) |
| Odkvapová rúra 100 mm |
Montážny návod - pozinkovaný odkvapový systém Stabicor
Montáž žľabových hákov
|
|
|
 |
|
Stanoviť smer spádu. Zohľadniť sklony cca. 3-5 mm na jeden meter. Označiť miesto ohybu háku pre najvyšší bod.
|

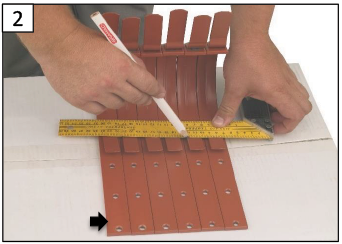

Všetky háky ktoré budú v línii spádu zoradiť vedľa seba. Vyznačiť spád. Príklad: ak je dĺžka spádovaného žľabu 5 m a spád bude 5 mm na 1 m vyznačíme si na zoradených hákoch šikmú líniu so spádom 25 mm medzi krajnými hákmi
|

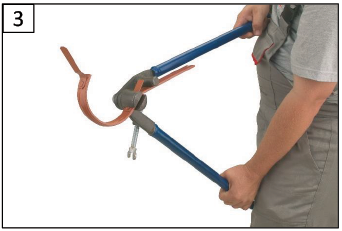

Držiak žľabu ohnúť podľa sklonu strechy tak, aby bol zadný okraj žľabu o 5 až 10 mm vyššie ako predný. Zamedzí sa tak pretekaniu k stene domu.
|
 |
 |
 |
|

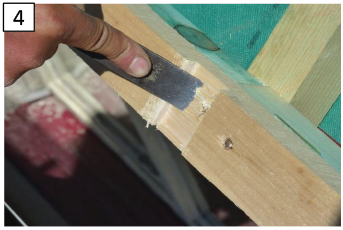

Držiak zapustiť tak, aby škridly neboli nadvihované
|
Montáž hákov začíname osadením krajných
|

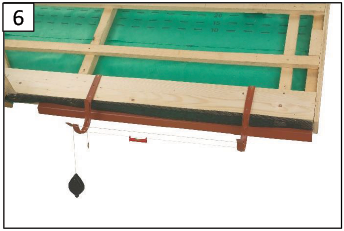

Po osadení krajných hákov si medzi nimi natiahneme šnúry pre osadenie medziľahlých hákov. Sklon skontrolujeme vodováhou
|
 |
 |
 |
|
Stanoviť umiestnenie hrdla odkvapovej rúry. Naznačiť výrez pre otvor odtoku s pomocou hrdla žľabu
|

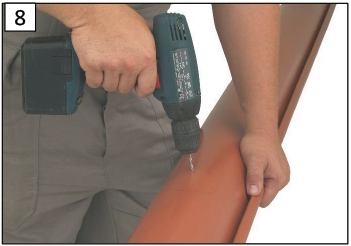

Vyvŕtať dieru k vystrihnutiu odtokového otvoru v žľabe nožnicami na plech
|

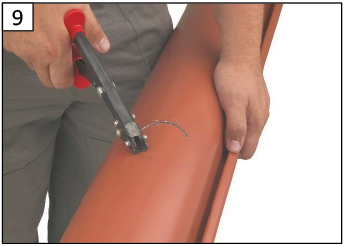

Vystrihnúť odtokový otvor v žľabe
|
 |
 |
 |
|
Miernym sklepaním vytvarovať vystrihnutý okraj otvoru smerom dole ako odkvapovú hranu pre vtekajúcu vodu
|

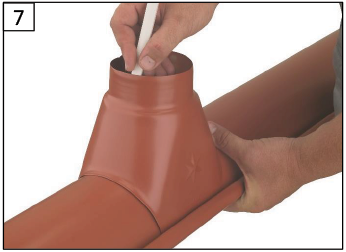

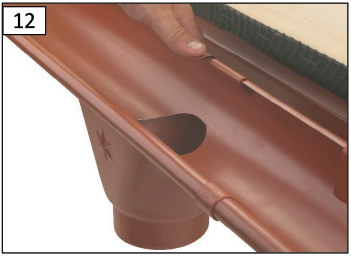

Odtok vsunúť najprv do predného návalku
|

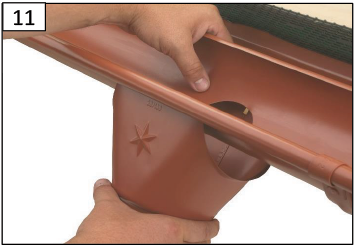

Pevne dotlačiť na žľab a zafixovať sponami na zadnej strane
|
 |
 |
 |
|

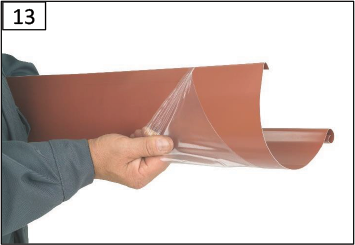

Odstránenie ochrannej fólie zo žľabov a rúr odporúčame až po predbežnom osadení na držiaky žľabu (žľaby), resp. objímky (rúry)
|

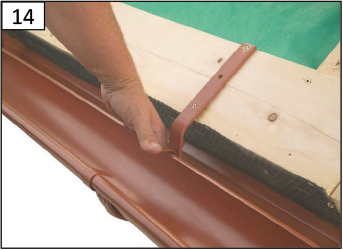

Na prichytenie žľabu sú určené príchytky na žľabovom háku. Dbať na presné dosadnutie konca háku do predného návalkužľabu.
|

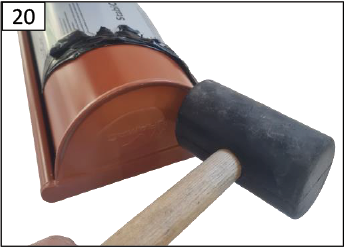

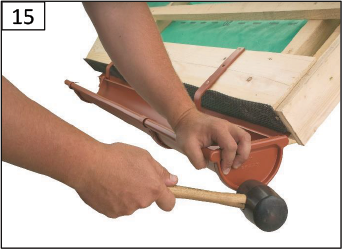

Na prichytenie ukončenia žľabu sa použije gumené kladivo na nasadenie na koniec žľabu
|
 |
 |
 |
|
Priložené gumové tesnenie sa nasadí spôsobom, podľa obrázku.
|

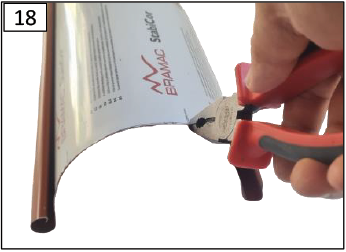

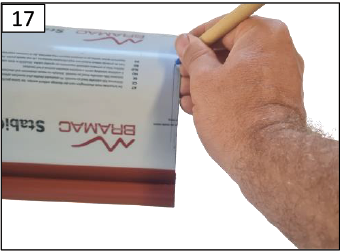

Na okraji žľabu vyznačiť líniu vo vzdialenosti približne 5 mm
|
Okraj žľabu vyhnúť smerom von približne v uhle 45°
|
 |
 |
 |
|

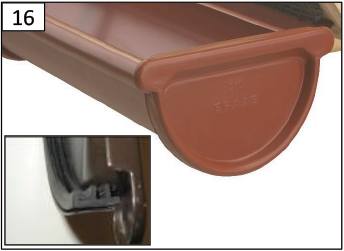

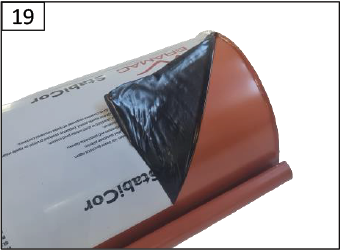

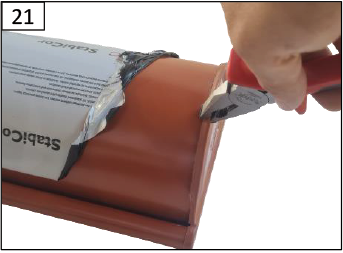

Odstrániť fóliu a nasadiť ukončenie žľabu
|

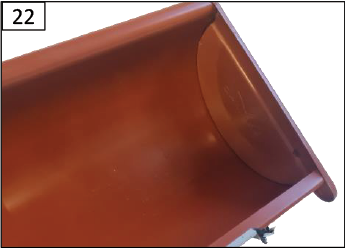

Nasadené ukončenie priklepať do pripraveného lemovania na žľabe
|

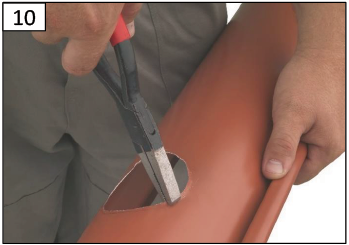

Lemovania vzájomne zalisovať kliešťami. Pri farbených plechoch je vhodné miesto lisovania vhodne chrániť pred poškodením farby
|
 |
 |
 |
|
Spoj z vnútornej strany vytmeliť vhodným tmelom
|

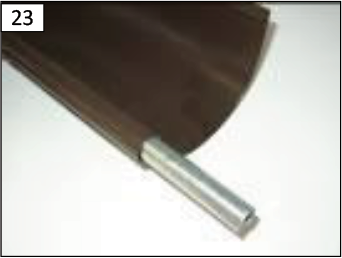

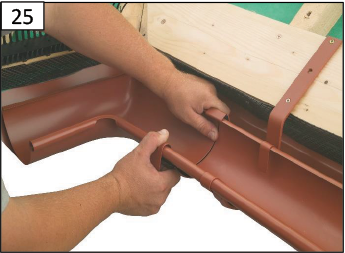

Montáž dvojdielnej spojky začneme nasunutím výstuhy do predného návalku až po zarážku v strede výstuhy
|

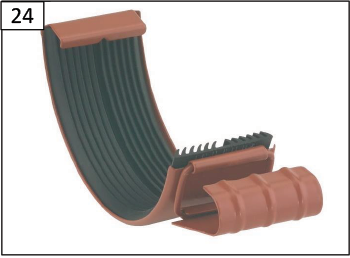

Spojka s nasadeným gumeným tesnením
|
 |
 |
|
| Zozadu zaháknuť spojku na žľab a vpredu zaklapnúť uzamykací mechanizmus (počuteľne zacvakne) a následne zafixovať pomocou poistky. | Nainštalovaná spojka |
